عیب‌یابی سیستم برق رنو مگان ۱۶۰۰
سیستم برق خودرو رنو مگان شامل بخش‌های اصلی باتری، دینام (آلترناتور)، استارت، فیوزها، سیم‌کشی و واحد کنترل الکترونیکی (ECU) است. مشکلات رایج این سیستم عبارتند از باتری خالی یا فرسوده، خرابی دینام (نارسایی شارژ)، مشکل در استارت، فیوزهای سوخته و خرابی سیم‌کشی یا اتصالات بدنه. برای تعمیرکاران و مبتدیان، تشخیص اصولی این ایرادات نیاز به بررسی گام‌به‌گام اجزا و استفاده از ابزار مناسب دارد.
ابزارها و روش‌های تشخیص خطا
ابزارهای مورد نیاز:
- مولتی‌متر (ولت‌متر و اهم‌متر)
- لامپ تست
- دستگاه دیاگ (در صورت دسترسی)
روش‌های تشخیص بدون ابزار شامل بررسی چشمی اتصالات، شنیدن صداهای غیرعادی هنگام استارت و مشاهده وضعیت چراغ‌ها است. با ابزار، ابتدا ولتاژ باتری و سپس قطعات دیگر تست می‌شوند.
بررسی باتری
ولتاژ نرمال باتری سالم (با موتور خاموش) حدود ۱۲٫۶–۱۲٫۸ ولت است. در صورت کمتر بودن ولتاژ، باتری شارژ ندارد یا خراب است. با روشن کردن چراغ‌ها و بررسی افت ولتاژ می‌توان شرایط باتری را سنجید.
| قطعه | مقدار نرمال |
|---|---|
| ولتاژ باتری (موتور خاموش) | ۱۲٫۶–۱۲٫۸ ولت |
| ولتاژ باتری (موتور روشن) | ۱۳٫۵–۱۴٫۵ ولت |
| ولتاژ خروجی دینام | ۱۳٫۵–۱۴٫۵ ولت |
| مقاومت سیم‌پیچ دینام | ۳٫۴ اهم |
| فیوز استارت (F3) | ۲۵ آمپر |
تست دینام (آلترناتور)
دینام وظیفه شارژ باتری را دارد. برای تست آن، موتور را روشن کرده و ولتاژ خروجی را با مولتی‌متر بررسی کنید (۱۳٫۵–۱۴٫۵ ولت). افت ولتاژ یا کم‌نور شدن چراغ‌ها نشانه خرابی دینام یا رگولاتور است. همچنین باید تسمه دینام سالم و محکم باشد.

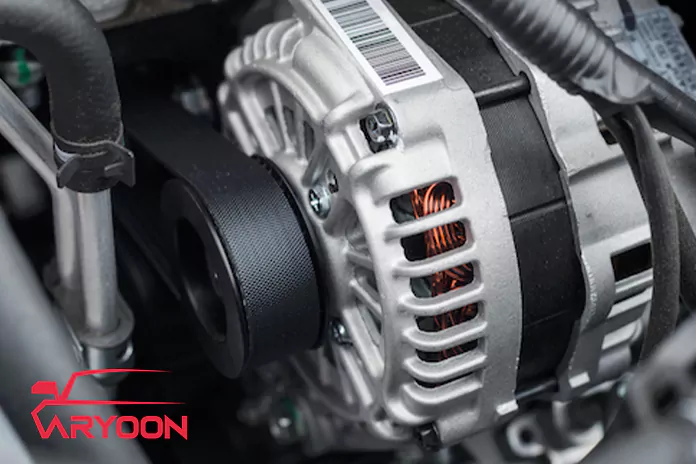

تصویر نمونه‌ای از دینام در خودرو:
تست استارت
- تست پینیون: اگر صدای کلیک شنیده شود و چراغ‌ها کم‌نور شوند، مشکل از باتری است. اگر صدا وجود داشته باشد ولی موتور روشن نشود، ممکن است پینیون گیر کرده باشد.
- تست مدار استارت: اتصالات باتری، فیوز و شیر برقی استارت بررسی شوند. مقاومت سیم‌پیچ بوبین باید چند اهم باشد.
- تست استارت جدا: استارت را باز کرده و با منبع برق جدا آزمایش کنید.
📘 آموزش برق و انژکتور رنو مگان + راهنمای کامل تعمیرات برق مگان
اگر پس از مطالعه راهنمای عیب‌یابی برق مگان به‌دنبال یادگیری اصولی و کامل برق و انژکتور رنو مگان هستید، این آموزش دقیقاً برای شماست. آموزش پروژه‌محور، قابل فهم برای تعمیرکاران حرفه‌ای و مکانیک‌های مبتدی، همراه با راهنمای گام‌به‌گام تعمیرات سیستم برق.
مشاهده و دریافت آموزش 👉بررسی سیم‌کشی و اتصالات بدنه
شل یا زنگ‌زده بودن اتصال منفی باتری می‌تواند مانع از استارت یا شارژ شود. رنگ سیم‌ها و زوج سیم‌های CAN نیز باید طبق نقشه بررسی شود. بررسی تداوم مدار با مولتی‌متر می‌تواند قطعی یا اتصال کوتاه را نشان دهد.
دیاگرام‌ها و فیوزها

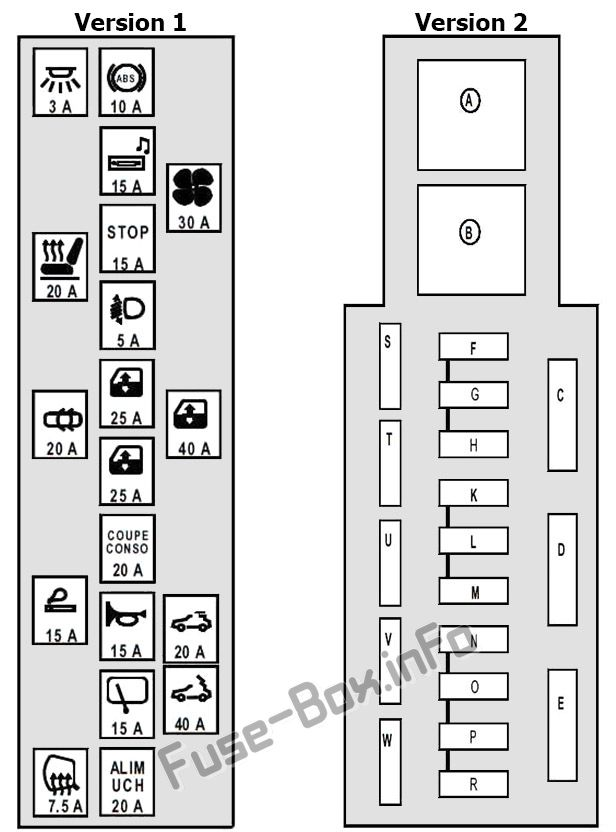

جعبه‌های فیوز در مگان شامل جعبه داخل کابین و دو جعبه در محفظه موتور هستند. برای شناسایی فیوزها باید از نقشه برق مخصوص مگان استفاده کرد. به عنوان مثال، فیوز F3 در موتور، استارت را با ۲۵ آمپر پشتیبانی می‌کند.
با مراجعه به این نقشه‌ها، می‌توانید هنگام خرابی یک مصرف‌کننده (مثلاً چراغ یا بخاری) فیوز مربوطه را بیابید. تعویض فیوزهای سوخته و اطمینان از کارکرد صحیح رله‌ها گام مهمی در عیب‌یابی است. برای تحلیل دقیق‌تر، می‌توان از مولتی‌متر در حالت بیزر برای تست تداوم فیوز استفاده کرد. همچنین نقشه بدنه (شاسی) خودرو بررسی شود تا اتصالات بدنه شل نباشند. در نهایت، واحد کنترل الکترونیکی (ECU) و سنسورها نیز بخش مهمی از سیستم برق هستند. برای عیب‌یابی ECU معمولاً نیاز به دیاگ و دستگاه اسکنر دارید، چرا که عیوب نرم‌افزاری یا سنسوری با خطاهای کد شده مشخص می‌شوند. در صورت نیاز، خطاها را از طریق پورت OBD خوانده و طبق دیاگرام‌های فنی رنو بررسی کنید.
نتیجه
عیب‌یابی سیستم برق رنو مگان ۱۶۰۰ باید به صورت گام‌به‌گام و منظم انجام شود. ابتدا باتری و فیوزها را بررسی کنید؛ سپس ولتاژ دینام و عملکرد استارت را آزمایش نمایید. در نهایت سیم‌کشی، اتصالات بدنه و ECU را چک کنید.
با استفاده از ابزارهایی مانند مولتی‌متر و دیاگ و با تکیه بر نقشه‌های فنی، می‌توان بسیاری از مشکلات رایج این سیستم را برطرف ساخت. بررسی استاندارد ولتاژها و مقاومت‌ها، مانند مقادیر جدول بالا، به تشخیص سریع‌تر کمک می‌کند.
